关于JOG车接线的常识

jog90

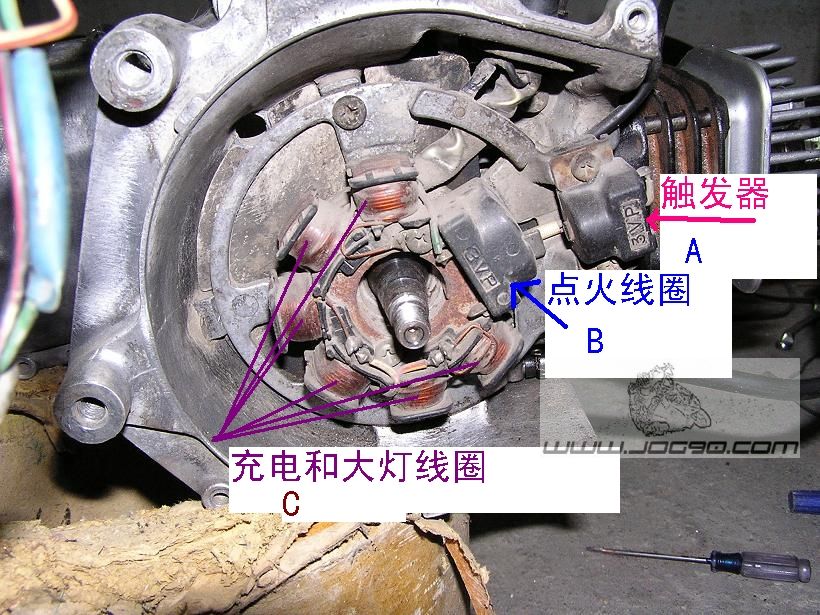

先了解一下什么是线圈

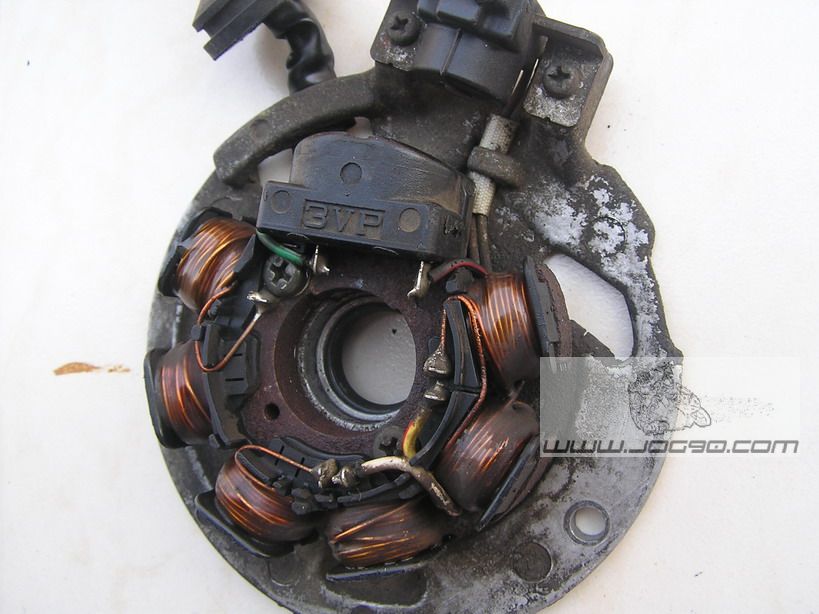

图中的3VP线圈就是JOG3或4代的线圈，性能不错，比2JA 3GF和4DM转数要高。







JOG3-4代线圈一般有这几条线：

白红--------触发线             H

黑红--------点火线圈          I

绿白--------点火线圈地线     J

黑色--------主地线             K

黄红--------大灯               L

白色--------充电               M



车架大线有这几条线：

黑色 --------主地线          N

黑白---------熄火线          O

橙色 --------高压包         P



高压包两条线

一条橙色                       Q

一条黑色                       R

[此贴子已经被作者于2009-8-28 20:40:05编辑过]

jog90

再看看最高性能的ZR线圈

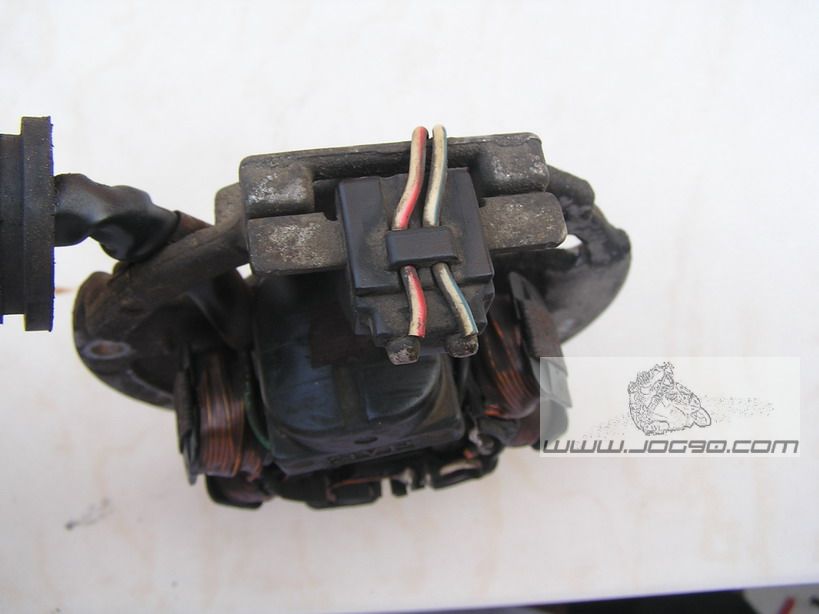

线圈是一样的3VP,但触发器已改了双线的4JP.







JOGZR 5代线圈一般有这几条线：

白红--------触发线 正           G

白蓝 --------触发线 地线           H

黑红--------点火线圈          I

绿白--------点火线圈地线     J

黄红--------大灯               L

白色--------充电               M



车架大线有这几条线：

黑色 --------主地线          N

黑白---------熄火线          O

橙色 --------高压包         P



高压包两条线

一条橙色                       Q

一条黑色                       R

[此贴子已经被作者于2009-8-28 20:42:22编辑过]

jog90

再看看怎么将这些线接起来



以JOG3为例，如何能接一条线路最简单直接的线呢？

很简单，以DAYTONA4线点火器或POSH四线点火器为例

DAYTONA4线：    POSH4线

黑色            =         黑色

白红            =         白色

黑红            =         红色

橙色            =         橙色





先把线圈的绿白线接在大线的黑白线上，这个是最直接的熄火方式！！！！！也解决了那两根线的接线问题。

 然后按颜色接

线圈：                    DAYTONA4线：          POSH4线               高压包

黑色                             黑色            =         黑色           =    黑色（搭铁）

白红                              白红            =         白色

黑红                              黑红            =         红色

                                   橙色            =         橙色           =     橙色

[此贴子已经被作者于2009-8-29 0:32:44编辑过]

旧市头

学习学习。。。。。。。。。。收藏收藏！！！！！！！

gdx007

又学到好东西了，我想知道AXIS90的。。。  不知道是否和3VP的通用？

si38

又学到了    这个有用啊

明天马上去改改

表扬一下

si38

能解释一下  为什么 触发为双线了  性能就比原来好呢？

jog90

以下是引用si38在2009-8-28 23:27:47的发言：

能解释一下  为什么 触发为双线了  性能就比原来好呢？

因为这是交流点火的线圈的终极之作，一直沿用到最后一代的EVO上，9年来没改过，最后期的所有二冲车都用这个触发，你说好不好？

si38

现在我没有大灯了  我想把给大灯供电的线    改为给电池充电

能说说怎么接比较好吗？

旧市头

电池充电的电压本来就高于大灯。。



大灯电压是充电电压的一部分。。
