急求ZR点火器接线图!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

语嫣 · 发表于 2010-4-9 22:13:02

7线5代ZR双触发老款

但点火器插头被白痴的原车主剪掉了，换成不知型号的5线点火器（只接4线）。

现在想恢复原点火器，但不知各颜色的线与点火器之间如何连接。

急求原点火器插头之各颜色电线排列顺序。

谢谢谢谢谢谢谢谢谢谢谢谢谢

AMG55 · 发表于 2010-4-11 15:00:23

不是吧，你那个论坛那么多“高手”，连个zr的接线也不知道怎么接，高手高极有限了！还是由大师回答你吧，电路对大师来说应该是易如反掌的事。

zr50cc · 发表于 2010-4-11 16:59:31

发图。。。。应为zr点火有两种排线方法

jog90 · 发表于 2010-4-12 01:39:05

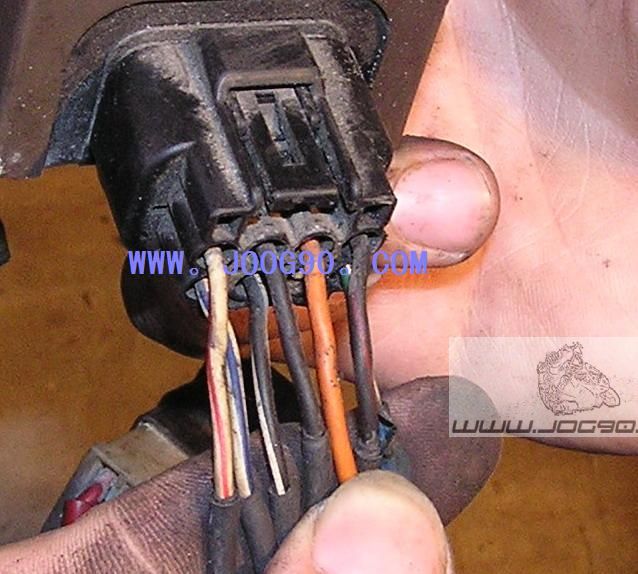

看来你那边的高手真是没什么接触过近15年的车了，老款ZR的标准接线是这样的，此外4JP点火器我可以接出7种接线方法。

[此贴子已经被作者于2010-4-12 1:40:52编辑过]

捷达90 · 发表于 2010-4-12 03:04:17


jog90 · 发表于 2010-4-12 11:54:41

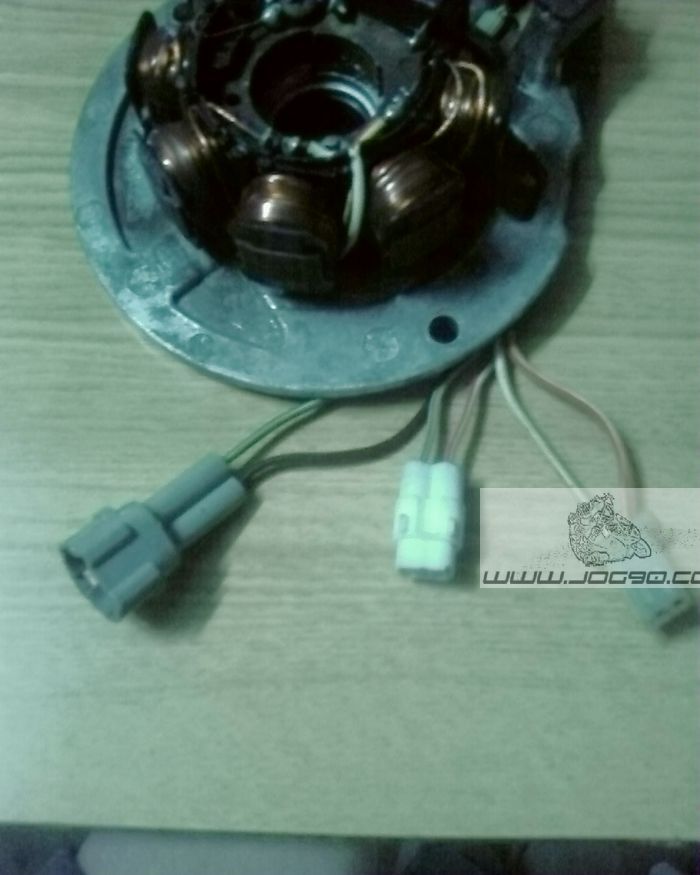

你的线圈没有全图吗？看不清

语嫣 · 发表于 2010-4-12 13:05:42

谢谢了

我弄了一个8线的点火器，不知我车7线能用否？

另外捷达90兄的线圈与我的稍有不同。我的是6根线一个大插头。

但不知道怎么到坐桶旁变成7线了。与8线有何不同？

jog90 · 发表于 2010-4-13 18:26:15

你的点火器的线搞不清是什么线，怎么接？

语嫣 · 发表于 2010-4-14 14:31:48

已解决

用8线的点火器
